При нормальных условиях (+20°C и влажности 90-100%) бетон набирает примерно 68% прочности к 7 суткам, 88% к 14 суткам и достигает 100% марочной прочности к 28 суткам. Но это только базовый сценарий - реальная скорость твердения зависит от десятков факторов.
Базовая таблица: как бетон набирает прочность по дням
Ниже - усреднённая таблица для типичных условий: температура +20°C, влажность 90-100%. Это не «сушка» бетона (частая ошибка), а именно твердение - химическая реакция гидратации цемента.
|
Возраст, сутки |
Набранная прочность, % от R₂₈ |
|---|---|
|
1 |
30% |
|
2 |
40% |
|
3 |
55% |
|
5 |
62% |
|
7 |
68% |
|
10 |
78% |
|
14 |
88% |
|
21 |
96% |
|
28 |
100% |
R₂₈ - это марочная (проектная) прочность на 28-е сутки в нормальных условиях. Именно от неё отсчитываются все проценты.
Важно понимать: Эти цифры - ориентир для идеальных условий. Реальная стройка всегда вносит коррективы: то дождь, то жара, то ночные заморозки. Поэтому опытные строители держат в уме сразу несколько сценариев.
График набора прочности при нормальных условиях (+20°C)

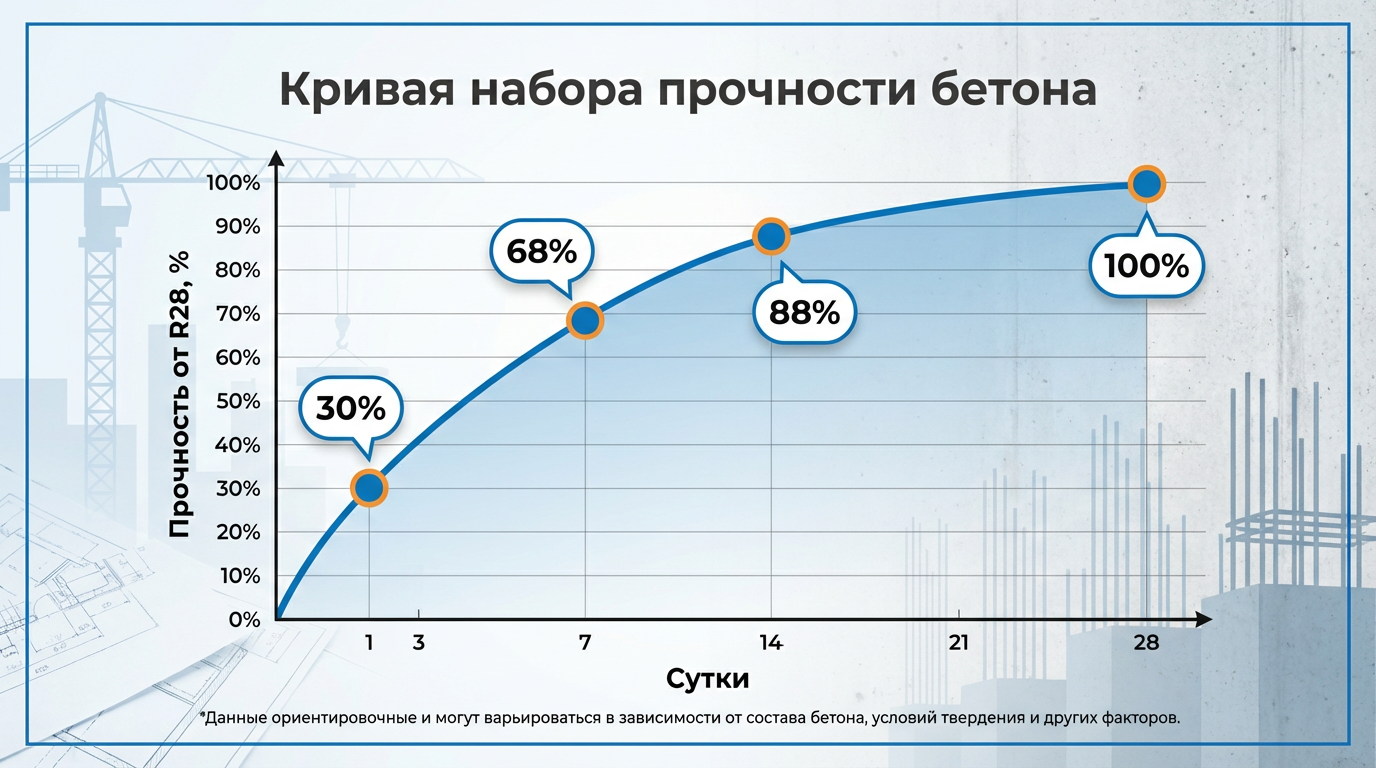

Рисунок 1: График показывает классическую кривую твердения бетона.
Кривая показывает ключевые контрольные точки: 3, 7, 14 и 28 суток. Для оперативной оценки этого достаточно, но для ответственных решений (например, снятие опалубки с перекрытия) лучше использовать метод зрелости по ASTM C1074 плюс реальные испытания образцов.
Реальный пример из практики
Монолитная стена класса B25 на объекте со стабильными +20°C. Контрольные кубики показали:
- 7 суток - 63% (19,5 МПа)
- 14 суток - 80% (24,8 МПа)
- 28 суток - 100% (31,0 МПа)
Что на самом деле происходит внутри бетона
Многие думают, что бетон «сохнет» или «высыхает». Это неправильно. На самом деле идёт химическая реакция гидратации цемента - минералы клинкера (C₃S, C₂S) реагируют с водой, образуя гидросиликаты кальция (C-S-H) и портландит Ca(OH)₂. Именно эти новые соединения и формируют каменную структуру.

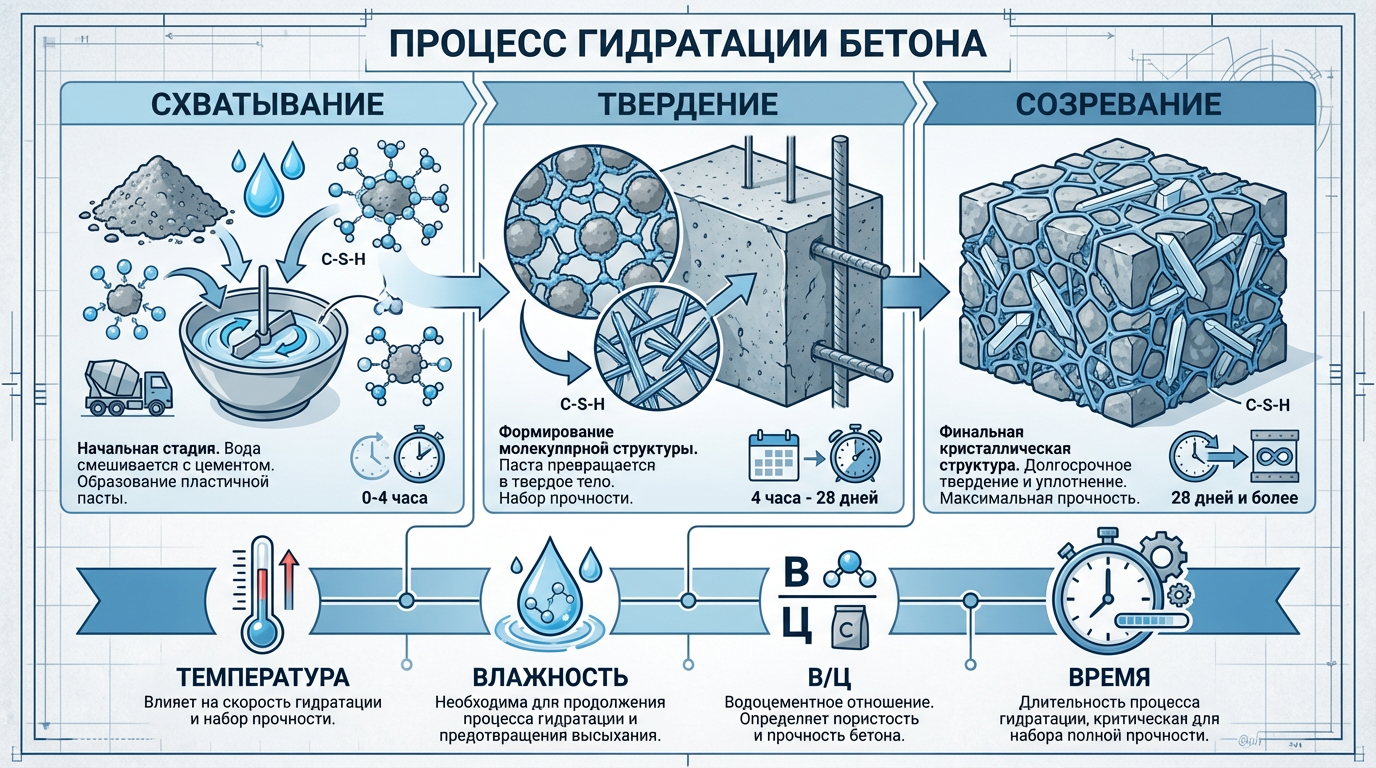

Рисунок 2: Процесс твердения проходит три основных этапа - схватывание, твердение и созревание.
Интересный факт
Бетон не перестаёт твердеть после 28 суток. Реакция гидратации продолжается годами, просто всё медленнее и медленнее. К году прочность может вырасти на 20-25% относительно R₂₈.
От чего зависит скорость:
- Температура - главный фактор. При +5°C реакции почти останавливаются, при +30°C идут в два раза быстрее
- Влажность - без воды цемент не гидратируется. Сухая поверхность = остановка твердения
- В/Ц (водоцементное отношение) - чем меньше воды, тем плотнее структура и выше конечная прочность
- Тип цемента - быстротвердеющий (БТЦ) даёт 50% прочности уже за сутки
Как температура влияет на скорость твердения: сравнительная таблица
Чем теплее, тем быстрее идёт реакция. Но есть нюанс: слишком высокая температура ускоряет ранний набор, зато может снизить конечную прочность из-за неравномерной структуры. А при температуре ниже +5°C без прогрева бетон почти не твердеет.
|
Возраст, сутки |
+5°C |
+15°C |
+20°C (норма) |
+30°C |
|---|---|---|---|---|
|
1 |
12% |
25% |
30% |
42% |
|
3 |
18% |
48% |
55% |
68% |
|
7 |
28% |
63% |
68% |
83% |
|
14 |
40% |
82% |
88% |
98% |
|
28 |
60% |
97% |
100% |
100% |

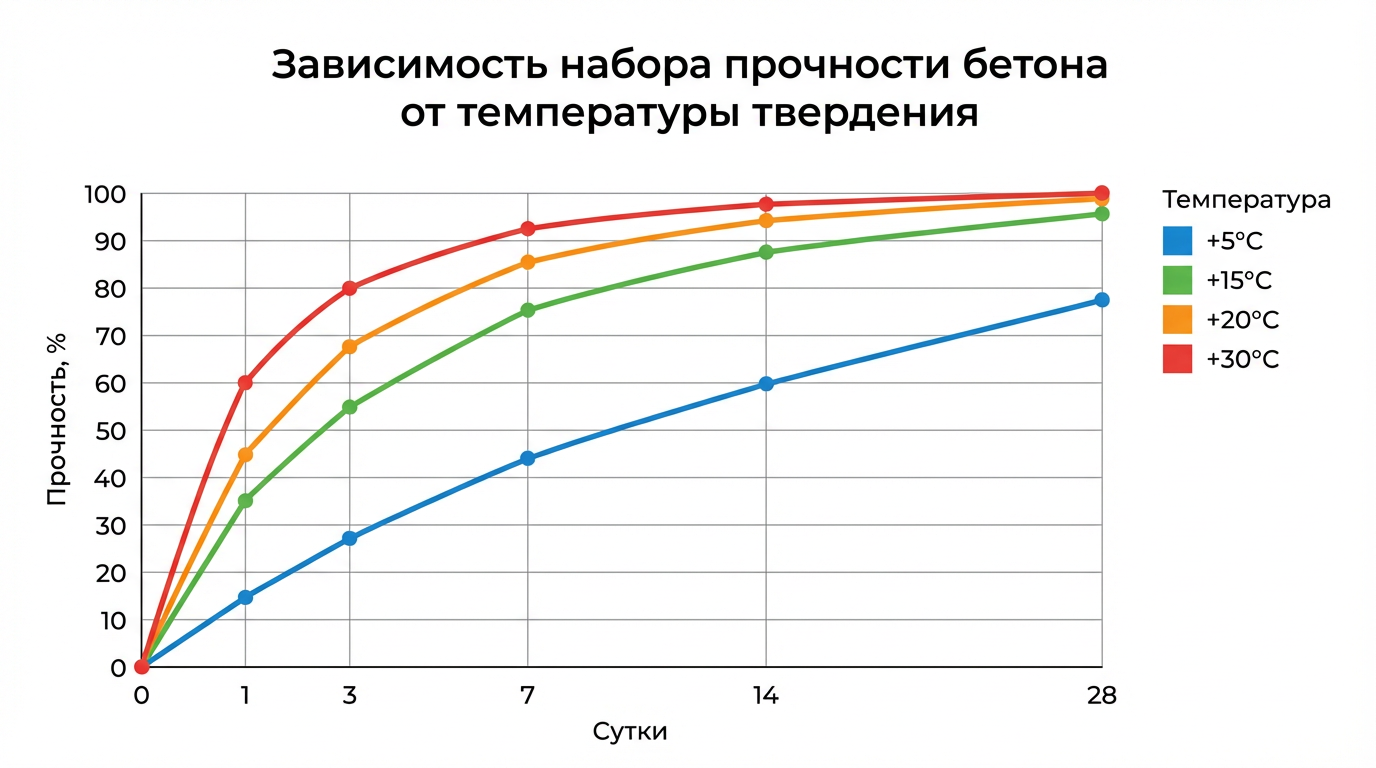

Рисунок 3: Четыре кривые показывают, как сильно температура меняет картину.
Важно: Эти значения усреднены по нормативным кривым и практике строителей. Если на стройке температура скачет (днём +15°C, ночью +2°C), то простая таблица не поможет - нужен метод зрелости.
Нормативная база: СП 70.13330, ACI 318, ASTM C1074.
Когда можно нагружать бетон: практические сроки
Распалубочная прочность (когда снимать опалубку)
Распалубку разрешается проводить, когда бетон набрал определённый процент прочности. Конкретные цифры зависят от типа конструкции и указываются в ППР (проект производства работ) и СП 70.13330.
Норма СП 70.13330.2012 (ред. 2025): «Распалубка конструкций и последующая обработка бетона допускаются при достижении бетоном не менее 70% проектной прочности, если проектом не предусмотрено иное».
|
Элемент конструкции |
Требуемая прочность, % |
Типичный срок при +20°C |
Примечание |
|---|---|---|---|
|
Вертикальная опалубка (стены, колонны) |
50-70% |
3-7 суток |
Оценивайте реальную температуру; избегайте ударов |
|
Боковая опалубка балок |
70% |
7-10 суток |
Подпорки под плитой оставляйте до полного набора |
|
Снятие подпорок перекрытий |
70-80% |
7-14 суток |
Зависит от пролёта и схемы опирания |
|
Полная эксплуатационная нагрузка |
100% |
28 суток |
После контрольных испытаний образцов |
Сроки для частичной нагрузки
- Пешеходное движение - 25-30% прочности (1-2 суток при +20°C). Основание: СП 70.13330.2012 устанавливает минимум 2,5 МПа.
- Складирование лёгких материалов - ≥50% (3-5 суток)
- Монтаж перегородок, инженерных систем - 60-70% (7-10 суток)
- Полная расчётная нагрузка - 100% (28 суток)
Нормативная база: ГОСТ 18105-2010, ППР объекта.
Как управлять скоростью твердения бетона
Методы ускорения набора прочности
Иногда нужно ускорить процесс - например, зимой или при сжатых сроках. Есть четыре основных метода:

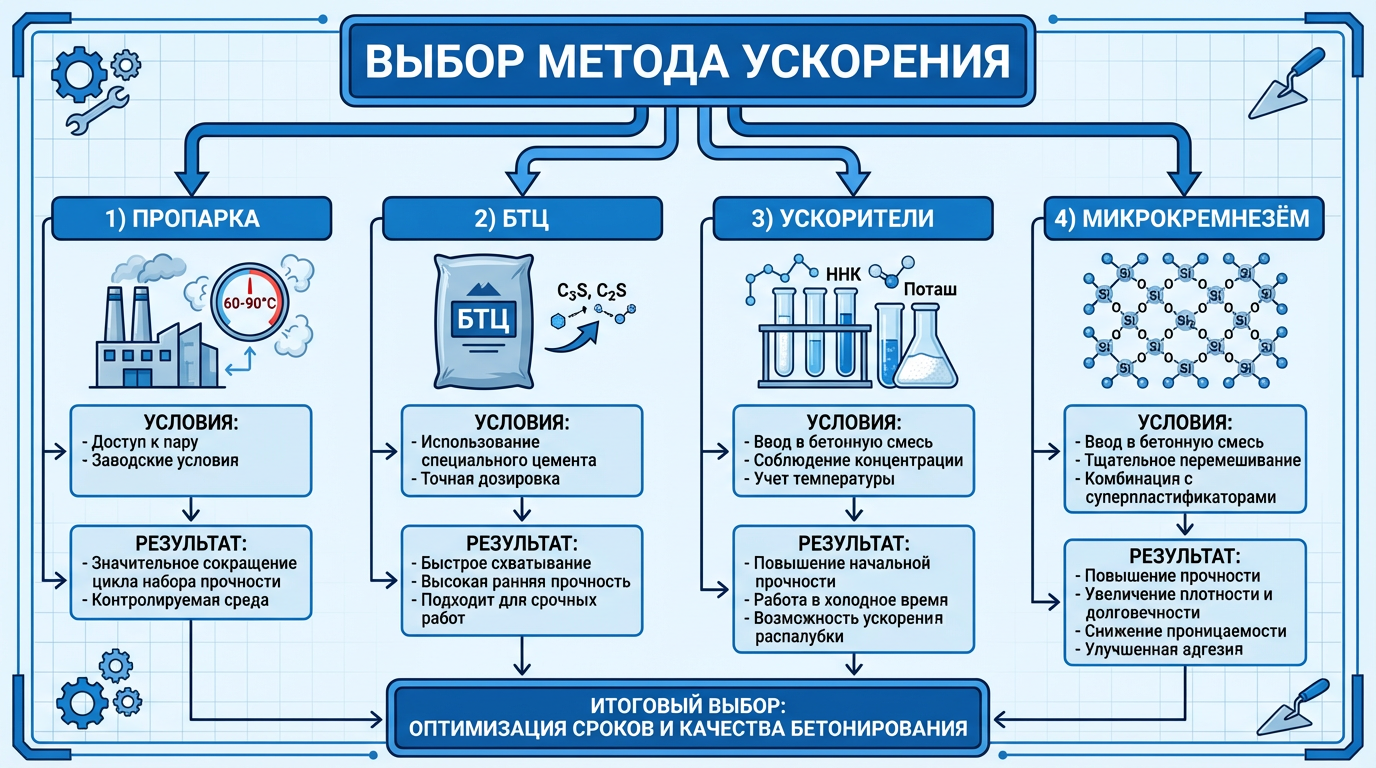

Рисунок 4: Выбор метода зависит от условий стройки, типа конструкции и бюджета
1. Тепловлажностная обработка (пропарка)
Суть: Бетон выдерживают при температуре 60-90°C в среде насыщенного водяного пара. Это ускоряет реакцию гидратации в десятки раз.
Где применяется: На заводах ЖБИ. Самый эффективный метод в заводских условиях.
Результат: За 8-12 часов пропарки бетон набирает 70-80% прочности.
2. Быстротвердеющий портландцемент (БТЦ)
Суть: Цемент с повышенным содержанием трёхкальциевого силиката (C₃S) более 50-52% и тонким помолом 3500-4000 см²/г.
Результат:
- За 1 сутки - 40-50% марочной прочности
- За 3 суток - 60-70%
Применение: Срочный ремонт дорог, зимнее бетонирование, сборные конструкции.
3. Химические ускорители твердения
Основные добавки:
- Нитрит-нитрат кальция (ННК) - 2-4% от массы цемента
- Поташ (K₂CO₃) - 3-5%
Эффект: Ускоряют набор прочности в первые сутки на 20-40%, сокращают срок достижения марочной прочности до 7-14 суток.
Важно: Дозировку подбирать строго по рекомендациям производителя. Передозировка может вызвать высолы и снижение долговечности.
4. Микрокремнезём (SiO₂)
Суть: Ультрадисперсный материал, который вступает в реакцию с известью цемента, уплотняя структуру.
Эффект: Повышает прочность бетона в возрасте 1-2 суток на 50-70%, улучшает водонепроницаемость и стойкость к агрессивным средам.
Дозировка: 5-10% от массы цемента.
Правильный уход за бетоном
Ускорители - это хорошо, но без правильного ухода можно всё испортить. Бетон нужно беречь от потери влаги в первые 7-14 дней.
Чек-лист ухода за свежим бетоном
Начинайте увлажнение через 8 часов после заливки (не раньше - можно повредить поверхность)
Покрывайте полиэтиленовой плёнкой с вентиляционными отверстиями для предотвращения испарения
Защищайте от прямого солнца тентами или щитами сразу после укладки
Поливайте опалубку водой через 4-5 часов первые 7-10 дней
Накрывайте мешковиной или соломой после снятия опалубки на 2 недели с периодическим поливом
Совет: В жару (выше +25°C) увлажняйте поверхность каждые 2-3 часа первые трое суток. Иначе вода испарится быстрее, чем успеет прореагировать с цементом - получите поверхностные трещины.
Другие факторы, влияющие на твердение
Рисунок 5: Все факторы взаимосвязаны.
Водоцементное отношение (В/Ц)
Низкое В/Ц (0,35-0,45): Ускоряет набор и повышает конечную прочность, но смесь жёсткая - требует хорошего уплотнения.
Высокое В/Ц (0,55-0,70): Замедляет набор, снижает прочность, увеличивает усадку и пористость.
Марка и активность цемента
- Быстротвердеющие цементы (индекс R) - дают более высокую раннюю прочность
- Шлакопортландцемент - твердеет медленнее, но более стоек к агрессивным средам
Заполнители и добавки
- Качественные заполнители (чистый песок, прочный щебень) улучшают структуру
- Суперпластификаторы позволяют снизить В/Ц при сохранении подвижности
- Воздухововлекающие добавки повышают морозостойкость, но могут чуть снизить прочность (на 5-10%)
Как рассчитать набор прочности: формула и пример
Для быстрой оценки можно использовать упрощённую логарифмическую формулу:
Формула набора прочности
R(t) = R₂₈ × [lg(t) / lg(28)]
Где:
- R(t) - прочность в возрасте t суток
- R₂₈ - марочная прочность (100%)
- t - возраст бетона в сутках
Пример расчёта
Бетон класса B25 (R₂₈ = 25 МПа). Какая прочность будет через 7 суток при +20°C?
R(7) = 25 × [lg(7) / lg(28)] = 25 × [0,845 / 1,447] ≈ 25 × 0,584 ≈ 14,6 МПа
Это примерно 58% от марочной прочности.
Важно: Формула применима только для тяжёлого бетона на сжатие в возрасте 3-90 суток при нормальных условиях (+20°C, влажность 90-100%). Используется в РФ с 2009 года.
Метод зрелости для точного прогноза
Когда на стройке температура прыгает, простая таблица не работает. В таких случаях применяют метод зрелости - учитывают накопленное влияние времени и температуры на прочность.
Формула зрелости
M = Σ (Tₐ - T₀) × Δt
Где:
- M - зрелость (temperature-time factor), °C·час
- Tₐ - средняя температура бетона за период Δt
- T₀ - базовая температура (обычно -10°C или 0°C)
- Δt - временной интервал
Затем прочность R(M) определяют по калибровочной кривой, построенной на контрольных образцах.
Стандарт: ASTM C1074 (1987), также см. ACI 318, СП 70.13330.
Преимущество: Учитывает реальную температурную историю конструкции, а не усреднённые условия.
Ответы на частые вопросы
За сколько бетон набирает 70% прочности?
При нормальных условиях (+20°C) - за 7-10 суток. Это распалубочная прочность для большинства конструкций.
Какая прочность у бетона через 7 суток?
- При +20°C - 65-70% от R₂₈
- При +5°C - всего 28% (см. таблицу температур выше)
Когда бетон набирает 100% прочности?
28 суток при нормальных условиях - это марочная прочность. Но реакция гидратации продолжается, и к году может быть прирост до 120-125%.
Можно ли ускорить твердение зимой?
Да, есть три основных способа:
- Прогрев (электропрогрев, тепловые пушки, «тепляки»)
- Химические ускорители (ННК, поташ)
- Быстротвердеющий цемент (БТЦ)
Часто используют комбинацию методов.
Как проверить прочность бетона на объекте
Новое в ГОСТ 10180-2024: Вводятся промежуточные проверки на 3, 7 и 14 суток.
Методы контроля прочности
|
Метод |
Точность |
Степень повреждения |
Основное применение |
|---|---|---|---|
|
Молоток Шмидта (упругий отскок) |
Коэфф. вариации ~20% |
Минимальная |
Высокопроизводительный контроль после установления корреляции |
|
Ультразвук |
Наименьший разброс |
Минимальная (неинвазивный) |
Контроль при глубоком повреждении поверхности, замороженном бетоне |
|
Отрыв со скалыванием |
Высокая точность |
Локальное разрушение |
Монолитное домостроение, обследование конструкций |
Совет: Для ответственных конструкций (мосты, высотные здания) всегда делайте контрольные испытания кубиков в лаборатории в дополнение к неразрушающим методам.
Нормативная база: ГОСТ 10180-2024, ГОСТ 18105-2018.
Пять критических ошибок, которые убивают прочность
Избыток воды в смеси - «добавьте ещё водички, чтобы легче заливалось». Результат: капилляры, низкая прочность, высокая проницаемость.
Недостаток или низкое качество цемента - экономия на цементе = хрупкий бетон.
Отсутствие вибрирования - непровибрированный бетон полон пустот и каверн. Потеря прочности до 30%.
Преждевременная распалубка - сняли опалубку раньше времени → бетон не успел набрать нужную прочность → трещины или обрушение.
Грязный песок или слабый заполнитель - глина в песке, рыхлый щебень → снижение сцепления компонентов.
Как исправить?
- Жёстко контролировать В/Ц (не более 0,6 для конструкционного бетона)
- Применять суперпластификаторы вместо лишней воды
- Обязательно виброуплотнять каждый слой
- Снимать опалубку только при достижении 70% прочности (лучше проверить молотком Шмидта или испытать кубики)
- Использовать чистый, промытый песок и прочный щебень
ELKON - проектирование и поставка бетоносмесительных установок, а также дополнительного оборудования для бетонных заводов.
Нужна консультация? Подберём оборудование под вашу задачу и порекомендуем технологические режимы: 8-800-100-1975, samara@elkon.ru
